工程技术案例||嵌入式一体化触摸屏静电干扰问题

1 产品EMC静电描述

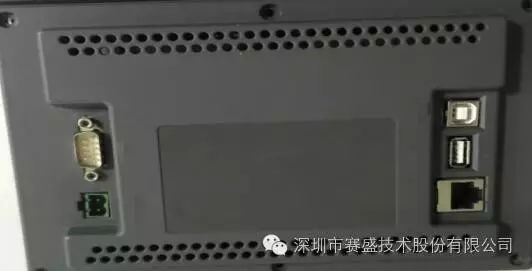

某款产品为嵌入式一体化触摸屏,对外有个触摸屏,进行ESD干扰测试放电方式为;接触放电6KV,测试过程中机器会出现重启,产品有四个接口(二个USB, 网口 ,RS232)

2 测试分析

在测试前把显示屏的排线断开,测试时机器触摸部分功能正常,把显控板的芯片增加屏蔽罩机器可以通过测试,可以看出可能是显控部分受到静电干扰。

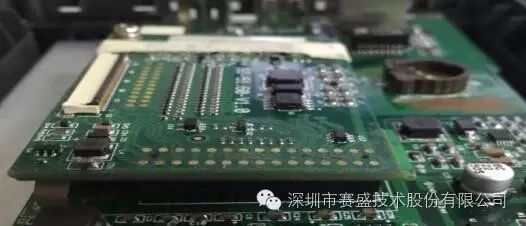

产品的所有端口未加防护器件，通过在差分信号增加TVS管可以通过测试产品由两块板子组成,一个主板一个显控板,显控板是通过插针的方式与主板连接由一个接地螺丝固定,显控板通过一个螺丝接地明显接地效果不好。

3 整改措施

(1)将金属接口地和PCB地连接的电容移到靠近接口处

(2)金属接口地和PCB地增加一个470PF电容连接

(3)将RS232接口的铺铜出刮开用导电泡棉连接到显示屏金属背板上

结论

解决静电干扰有两种,用元器件将静电能量吸收掉,要么将静电能量泻放到地上,在整改前必须确定产品的那个部分受到干扰,在进行有针对性地整改措施。
