Tegra X1是英伟达在2015年推出的一款高性能移动处理器，以下是它的详细规格和性能信息：

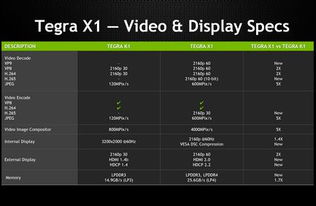

规格1. CPU：Tegra X1整合了四颗CortexA57核心和四颗CortexA53核心，这种设计被称为big.LITTLE架构，用于提升性能和能效。2. GPU：采用了Maxwell架构，拥有256个CUDA核心，浮点运算性能突破1TFLOPS。3. 制造工艺：采用了20nm工艺。4. 视频支持：支持4K H.265 和VP9视频流，在60fps下播放，相比其他处理器在30fps下的表现，提供了更佳的视觉体验。
性能1. 图形性能：Tegra X1的图形性能非常强大，在GFXBench 3.0 Manhattan 1080p 测试中，其分数几乎是Tegra K1的两倍。在3Dmark 1.3 Icestorm Unlimited测试中，Tegra X1的分数是Tegra K1的1.5倍，大约是A8X的两倍。2. 实际应用：Tegra X1在任天堂Switch游戏机中得到了应用，尽管CPU部分被阉割，但其图形性能依然表现出色。3. 能效：在 BasemarkX 1.1测试中，Tegra X1的分数分别是Tegra K1和A8X的1.5倍，平均功耗只有1.5W，显示了其高效能。
应用1. 游戏：Tegra X1支持各大图形标准，包括Unreal Engine 4、DirectX 12、OpenGL 4.5、CUDA、OpenGL ES 3.1以及Android Extension Pack，让开发者能够更轻松地将PC游戏搬到移动平台。2. 多媒体：支持10bit 4K@60FPS解码，能够提供高质量的视频播放体验。3. 其他领域：在汽车、机器人、安防监控、无人机等领域也有广泛应用潜力。
总的来说，Tegra X1凭借其强大的图形处理能力和高效能，成为了当时性能最强劲的移动处理器之一。
NVIDIA的Tegra X1是一款基于ARM架构的高性能移动处理器，自2015年发布以来，它凭借卓越的性能和低功耗特性，在移动设备领域引起了广泛关注。本文将深入解析Tegra X1的技术特点、性能表现以及应用领域。
Tegra X1采用了英伟达最新的Maxwell架构，整合了四颗Cortex-A57核心和四颗Cortex-A53核心，GPU部分则拥有256个CUDA核心。这种设计使得Tegra X1在处理性能和图形性能方面都达到了业界领先水平。
此外，Tegra X1还采用了20纳米工艺制程，使得芯片面积仅为拇指指甲大小，同时功耗控制表现优异。这使得Tegra X1在保证高性能的同时，还能为移动设备提供更长的续航时间。
在内存方面，Tegra X1支持LPDDR3和DDR3内存，最高支持4GB内存容量，能够满足用户对高性能移动设备的需求。
在处理性能方面，Tegra X1的理论浮点性能高达1TFLOPS以上，是Tegra K1的两倍。这意味着Tegra X1在处理复杂计算任务时，如3D渲染、视频编辑等，具有更高的效率。
在图形性能方面，Tegra X1采用了256个CUDA核心，图形性能是iPad Air 2上搭载的A8X芯片的两倍。这使得Tegra X1在游戏、视频播放等方面具有出色的表现。
在功耗控制方面，Tegra X1的功耗不到15W，相比其他高性能移动处理器，Tegra X1在保证性能的同时，还能有效降低能耗。
Tegra X1凭借其高性能和低功耗特性，在多个领域得到了广泛应用。
在平板电脑领域，Tegra X1为用户带来了更流畅的体验，无论是日常使用还是游戏娱乐，都能满足用户的需求。
在智能电视和机顶盒领域，Tegra X1为用户提供了更丰富的内容，如4K超高清视频播放、在线游戏等。
在车载数控中心模块领域，Tegra X1为汽车提供了更智能的驾驶体验，如自动驾驶、车载娱乐等。
NVIDIA Tegra X1作为一款高性能移动处理器，凭借其卓越的性能、低功耗特性和广泛的应用领域，在移动设备市场取得了显著的成绩。未来，随着Tegra X1在更多领域的应用，我们有理由相信，它将为用户带来更加丰富的移动体验。
